Заземлители являются важнейшими элементами системы заземления, обеспечивающими безопасный отвод электрического тока в землю. Рассмотрим основные виды и требования к заземляющим устройствам.
Содержание
Естественные заземлители
- Металлические трубы водопровода (кроме газопроводов)
- Свинцовые оболочки кабелей
- Металлические конструкции зданий, соединенные с землей
- Железобетонные фундаменты зданий
- Рельсовые пути подкрановых путей

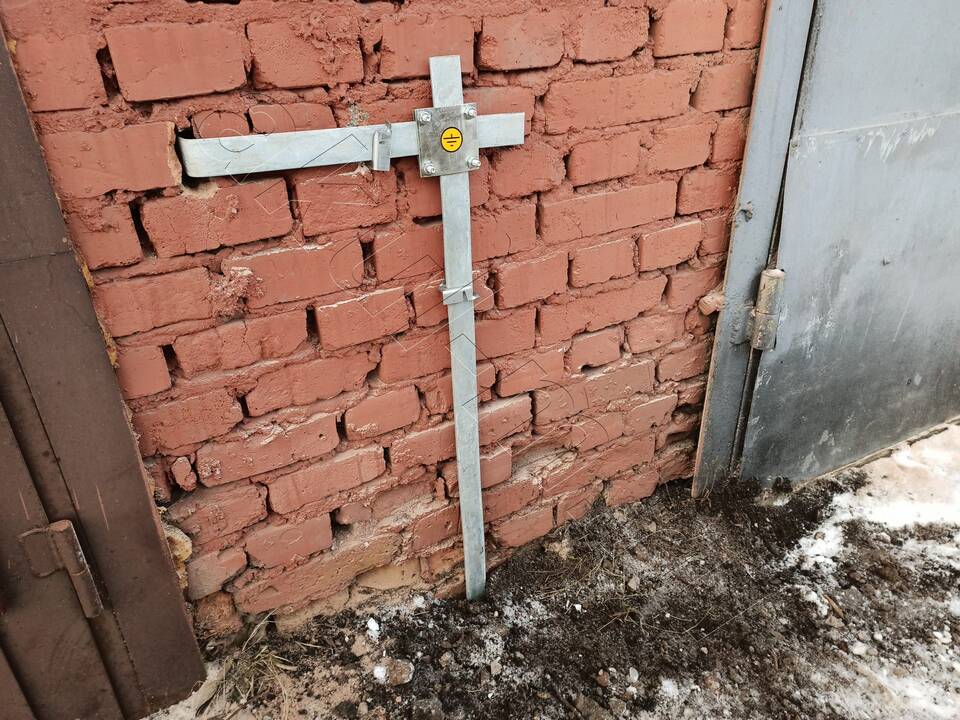

Искусственные заземлители
| Тип заземлителя | Материал | Размеры |
| Стержневой | Сталь, медь, омедненная сталь | Длина 2-3 м, диаметр 16-20 мм |
| Полосовой | Стальная полоса | Ширина 40-50 мм, толщина 4-5 мм |
| Угловой | Стальной уголок | 50×50×5 мм, длина 2-3 м |
Требования к искусственным заземлителям
- Коррозионная стойкость (оцинковка, медь)
- Достаточная площадь контакта с грунтом
- Глубина заложения не менее 0,5-0,7 м
- Минимальное переходное сопротивление
- Механическая прочность
Комбинированные системы заземления
- Контурное заземление (по периметру здания)
- Глубинное заземление (забивные электроды)
- Модульно-штыревые системы
- Кольцевые заземлители
Факторы выбора заземлителей
- Удельное сопротивление грунта
- Климатические условия
- Требуемое сопротивление заземления
- Коррозионная активность почвы
- Доступность материалов
Нормативные требования
- ПУЭ (Правила устройства электроустановок)
- ГОСТ Р 50571.5.54-2013
- СП 437.1325800.2018
- РД 34.21.122-87
